SE2200Y Series
SE2200Y Series
SE2200LSYSE2200LSYASE2200LYSE2200LYASE2200YSE2200YA
综合考虑高速、高刚性、高精度且实现生产性极大化的巍亚数控机床工程集约型复合加工车床
⦁ 30°倾斜式整体式床身确保高刚性 ⦁ 优化设计的各单元结构最大限度减小热变形 ⦁ 主轴与副主轴间的同时控制实现了工序的节约 ⦁ 补偿性Y轴与BMT45P的刀塔保证了复合式加工 ⦁ LM导轨实现强劲的快移速度高达 (X/Y/Z) : 30/10/36 m/min ⦁ 人体工程学结构设计便于操作与维护
SE2200Y Series

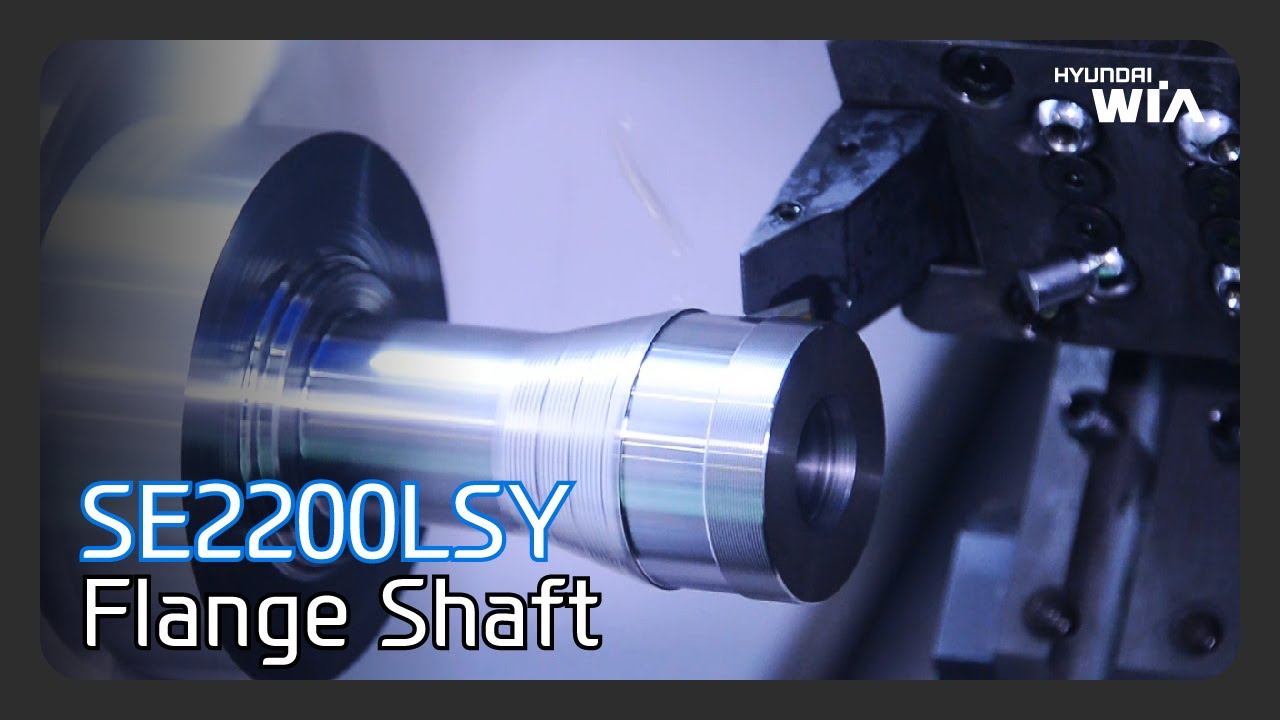

暂无视频。
Specifications
| MODEL | SE2200LSY | SE2200LSYA | SE2200LY | SE2200LYA | SE2200Y | SE2200YA | |
|---|---|---|---|---|---|---|---|
| 卡盘尺寸 | inch | 8 | 6 | 8 | 6 | 8 | 6 |
| 最大加工直径 | mm | 300 | 300 | 300 | 300 | 300 | 300 |
| 最大加工长度 | mm | 508 | 529 | 508 | 529 | 288 | 309 |
| 最大行程 (X/Y/Z) | mm | 210/110/560 | 210/110/560 | 210/110/560 | 210/110/560 | 210/110/340 | 210/110/340 |
| 快速进给 (X/Y/Z) | m/min | 30/10/36 | 30/10/36 | 30/10/36 | 30/10/36 | 30/10/36 | 30/10/36 |
| 主轴转速 | r/min | 4,500 | 6,000 | 4,500 | 6,000 | 4,500 | 6,000 |
| 主轴功率 | kW | 15/11 | 15/11 | 15/11 | 15/11 | 15/11 | 15/11 |
| 主轴扭矩 | N.m | 167/92 | 127/70 | 167/92 | 127/70 | 167/92 | 127/70 |
| 主轴驱动方式 | - | Belt | Belt | Belt | Belt | Belt | Belt |
| 刀具数量 | EA | 12 | 12 | 12[24] | 12 | 12[24] | 12[24] |
| 旋转刀具转速 | r/min | 6,000 | 6,000 | 6,000 | 6,000 | 6,000 | 6,000 |
| 滑动方式 | - | LM | LM | LM | LM | LM | LM |
为提升品质，本机械规格可能未经通知而变更。
[ ] : Option
