SE2200 Series
SE2200 Series
SE2200SE2200ASE2200LSE2200LASE2200LCSE2200LMSE2200LMASE2200LMCSE2200LMSSE2200LMSASE2200LMSCSE2200MSE2200MA
韩国传统数控机床厂家巍亚数控机床适用专项技术与最新技术而开发出的高性能、高经济性紧凑型车床
⦁ 30°倾斜式整体式床身确保高刚性 ⦁ LM导轨实现强劲的快移速度高达 (X/Z) : 30/36 m/min ⦁ 搭载最新FANUC, 提高使用便利性 ⦁ 加长型床身、转塔冲床及伺服轴等满足客户需求的最佳结构阵容 ⦁ 内置型电机设计, 将设备长度缩至最短的紧凑型设计 (标准床身式样) ⦁ 人体工程学结构设计便于操作与维护

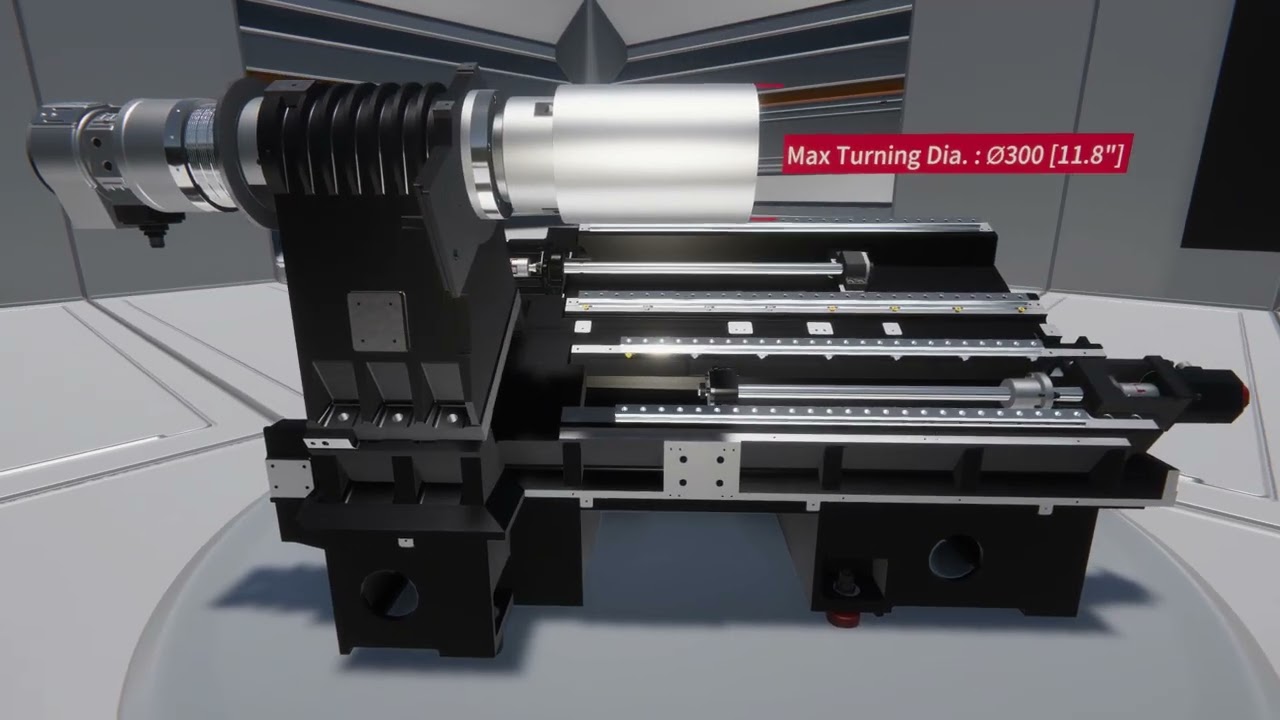

SE2200 Series
暂无视频。
Specifications
| MODEL | SE2200 | SE2200A | SE2200L | SE2200LA | SE2200LC | SE2200LM | SE2200LMA | SE2200LMC | SE2200LMS | SE2200LMSA | SE2200LMSC | SE2200M | SE2200MA | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 卡盘尺寸 | inch | 8 | 6 | 8 | 6 | 10 | 8 | 6 | 10 | 8 | 6 | 10 | 8 | 6 |
| 最大加工直径 | mm | 350 | 350 | 350 | 350 | 350 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| 最大加工长度 | mm | 307 | 340 | 558 | 560 | 549 | 288 | 529 | 499 | 508 | 529 | 499 | 288 | 309 |
| 最大行程 (X/Z) | mm | 210/340 | 210/340 | 210/560 | 210/560 | 210/560 | 210/560 | 210/560 | 210/560 | 210/560 | 210/560 | 210/560 | 210/340 | 210/340 |
| 快速进给 (X/Z) | mm | 30/36 | 30/36 | 30/36 | 30/36 | 30/36 | 30/36 | 30/36 | 30/36 | 30/36 | 30/36 | 30/36 | 30/36 | 30/36 |
| 主轴转速 | r/min | 4,500 | 6,000 | 4,500 | 6,000 | 3,500 | 4,500 | 6,000 | 3,500 | 4,500 | 6,000 | 3,500 | 4,500 | 6,000 |
| 主轴功率 | kW | 15/11 | 15/11 | 15/11 | 15/11 | 18.5/11 | 15/11 | 15/11 | 18.5/11 | 15/11 | 15/11 | 18.5/11 | 15/11 | 15/11 |
| 主轴扭矩 | N.m | 167/92 | 127/70 | 167/92 | 127/70 | 270/120 | 167/92 | 127/70 | 270/120 | 167/92 | 127/70 | 270/120 | 167/92 | 127/70 |
| 主轴驱动方式 | - | Belt | Belt | Belt | Belt | Belt | Belt | Belt | Belt | Belt | Belt | Belt | Belt | Belt |
| 刀具数量 | EA | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| 旋转刀具转速 | r/min | - | - | - | - | - | 6,000 | 6,000 | 6,000 | 6,000 | 6,000 | 6,000 | 6,000 | 6,000 |
| 滑动方式 | - | LM | LM | LM | LM | LM | LM | LM | LM | LM | LM | LM | LM | LM |
为提升品质，本机械规格可能未经通知而变更。
[ ] : Option
