LM2500TT II Series
LM2500TT II Series
LM2500TT ⅡLM2500TTM ⅡLM2500TTMS ⅡLM2500TTS ⅡLM2500TTSY II
综合考虑高速、高刚性、高精度且实现生产性极大化的巍亚数控机床工程集约型复合加工车床
⦁ 双主轴和双刀塔保证加工高柔性化 ⦁ 为承接重切削提高主轴功率 (最大扭矩 : 724N.m) ⦁ 提高了伺服刀塔的加工能力 (最大扭矩 : 70N.m) ⦁ 扩大了主轴棒材切割直径 ⦁ 适用于所有轴的箱式导轨 ⦁ 楔型Y轴构造
LM2500TT II Series

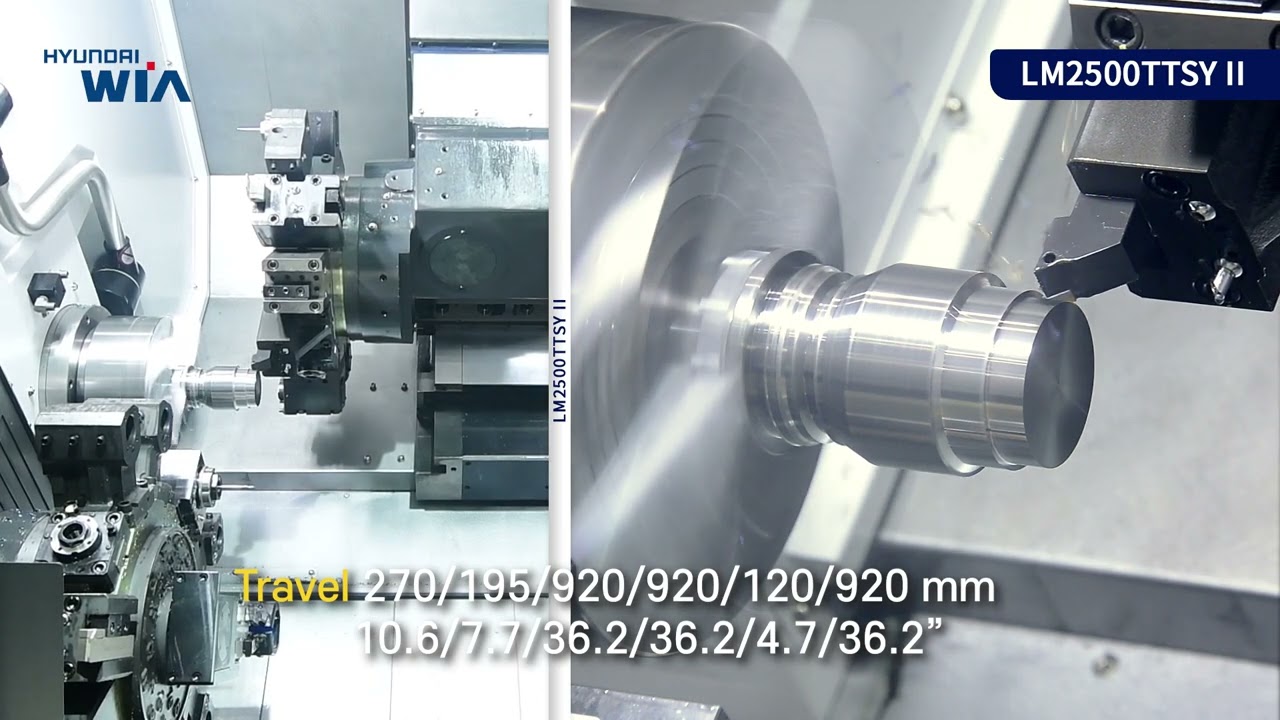

暂无视频。
Specifications
| MODEL | LM2500TT Ⅱ | LM2500TTM Ⅱ | LM2500TTMS Ⅱ | LM2500TTS Ⅱ | LM2500TTSY II | |
|---|---|---|---|---|---|---|
| 卡盘尺寸 | inch | 10 | 10 | 10 | 10 | 10 |
| 最大加工直径 | mm | 390 | 390 | 390 | 390 | 390 |
| 最大加工长度 | mm | 900 | 900 | 900 | 900 | 900 |
| 最大行程 (X1/Z1/Y/X2/Z2/A) | mm | 270/920/120(-60/+60)/195/920 | 270/920/120(-60/+60)/195/920 | 270/920/120(-60/+60)/195/920 | 270/920/120/195/920/920 | 270/920/120/195/920/920 |
| 快速进给 (X1/Z1/Y/X2/Z2/A) | m/min | 24/24/24/24/12/24 | 24/24/24/24/12/24 | 24/24/24/24/12/24 | 24/24/24/24/12/24 | 24/24/24/24/12/24 |
| 主轴转速 | r/min | 4,000 | 4,000 | 4,000 | 제1주축 : 4,000 | 제2주축: 4,000 | 제1주축 : 4,000 | 제2주축 : 4,000 |
| 主轴功率 | kW | 30/22 | 30/22 | 30/22 | 제1주축 : 30/22 | 제2주축: 30/22 | 제1주축 : 30/22 | 제2주축 : 30/22 |
| 主轴扭矩 | N.m | 724/410 | 724/410 | 724/410 | 제1주축 : 724/410 | 제2주축 : 724/410 | 제1주축 : 724/410 | 제2주축 : 724/410 |
| 主轴驱动方式 | - | Built-in | Built-in | Built-n | Built-in | Built-in |
| 刀具数量 | EA | 2 × 12 | 2×24 (BMT65) | 2 × 24 (BMT65) | 2 × 24 | 2×24 (BMT65) |
| 旋转刀具转速 | r/min | 5,000 | 5,000 | - | 5,000 | |
| 滑动方式 | - | BOX | ||||
为提升品质，本机械规格可能未经通知而变更。
[ ] : Option
