LF-Ⅱ Series
LF-Ⅱ Series
LF2200 ⅡLF2200M ⅡLF2200M QUICK ⅡLF2200 QUICK ⅡLF2600 ⅡLF2600M ⅡLF2600M QUICK ⅡLF2600 QUICK Ⅱ
巍亚数控机床采用热位移防止用对称型主轴台结构且将生产性发挥至极致的高精度、高性能正面型车床
⦁ 改善 Z 轴结构增强刚性 ⦁ 滚柱直线导轨/箱式导轨可供选择 ⦁ 将热变形最小化的稳定单元结构 ⦁ 针对自动化的多样类型桁架机械手 ⦁ 提高屑处理能力, 打造舒适的作业环境 ⦁ 搭载最新FANUC 系统, 提高使用便利性

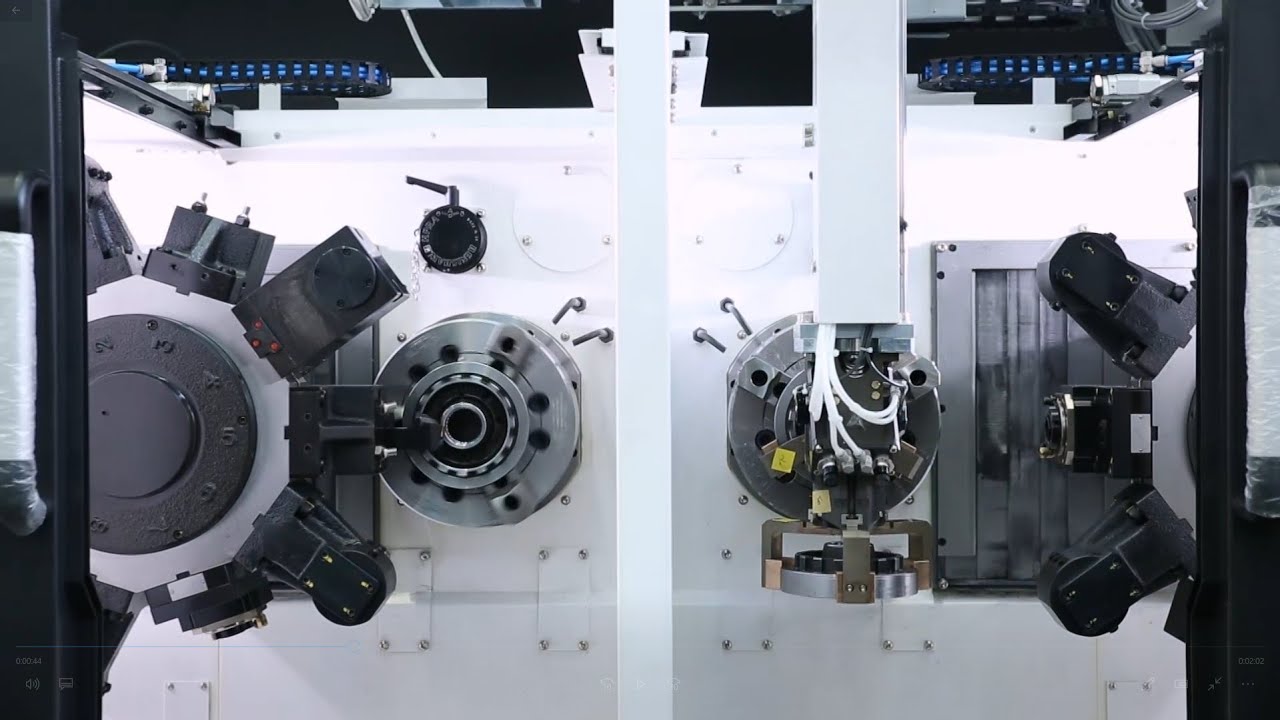

LF-Ⅱ Series
暂无视频。
Specifications
| MODEL | LF2200 Ⅱ | LF2200M Ⅱ | LF2200M QUICK Ⅱ | LF2200 QUICK Ⅱ | LF2600 Ⅱ | LF2600M Ⅱ | LF2600M QUICK Ⅱ | LF2600 QUICK Ⅱ | |
|---|---|---|---|---|---|---|---|---|---|
| 卡盘尺寸 | inch | 8 | 6 | 8 | 8 | 10 | 10 | 10 | 10 |
| 最大加工直径 | mm | 260 | 260 | 260 | 260 | 360 | 360 | 360 | 360 |
| 最大加工长度 | mm | 170 | 170 | 170 | 170 | 200 | 200 | 200 | 200 |
| 最大行程 (X/Z) | mm | 140/170 | 140/170 | 140/170 | 190/200 | 190/200 | 190/200 | 190/200 | 190/200 |
| 快速进给 (X/Z) | mm | 24/24 | 24/24 | 24/36 | 24/36 | 15/11 | 24/36 | 24/36 | 24/36 |
| 主轴转速 | r/min | 6": 6,000 / 8": 4,500 | [6": 6,000 / 8": 4,500] | 6": 6,000 / 8": 4,500 | 6": 6,000 / 8": 4,500 | 8": 4,000 / 10": 3,500 | 8": 4,000 / 10": 3,500 | 8": 4,000 / 10": 3,500 | 8": 4,000 / 10": 3,500 |
| 主轴功率 | kW | 15/11 | 15/11 | 15/11 | 15 | 15 [고토크: 18.5] | 15 [고토크: 18.5] | 15 [고토크: 18.5] | 15 [고토크: 18.5] |
| 主轴扭矩 | N.m | 127/70 | 127/70 | 254.5/140 | 254.5/140 | 254.5/140 | 254.5/140 | 254.5/140 | 254.5/140 |
| 主轴驱动方式 | - | Belt | Belt | Belt | Belt | Belt | Belt | Belt | Belt |
| 刀具数量 | EA | 8 [10] | BMT45 : 10 | BMT45 : 10 | 8 [10] | 10 [12] | BMT55 : 10 [12] | BMT55 : 10 [12] | 10 [12] |
| 旋转刀具转速 | r/min | 6000 | 5000 | 5000 | 5000 | ||||
| 滑动方式 | - | BOX | BOX | LM | LM | BOX | BOX | LM | LM |
为提升品质，本机械规格可能未经通知而变更。
[ ] : Option
