i-CUT4000i-CUT400Ti-CUT400TDi-CUT4500
韩国传统数控机床厂家巍亚数控机床适用专项技术与最新技术而开发出的高速、高刚性、高精度攻丝中心系列
⦁ 通过改善主轴品质来实现高精度加工 ⦁ 最大24,000rpm直联式高速主轴实现高精度产品加工 ⦁ 采用高性能双重密封型LM导轨 ⦁ 一流的换刀时间(切屑到切屑) : 1.8秒 ⦁ 可实现自动化系统配置的双臂型ATC (可选)

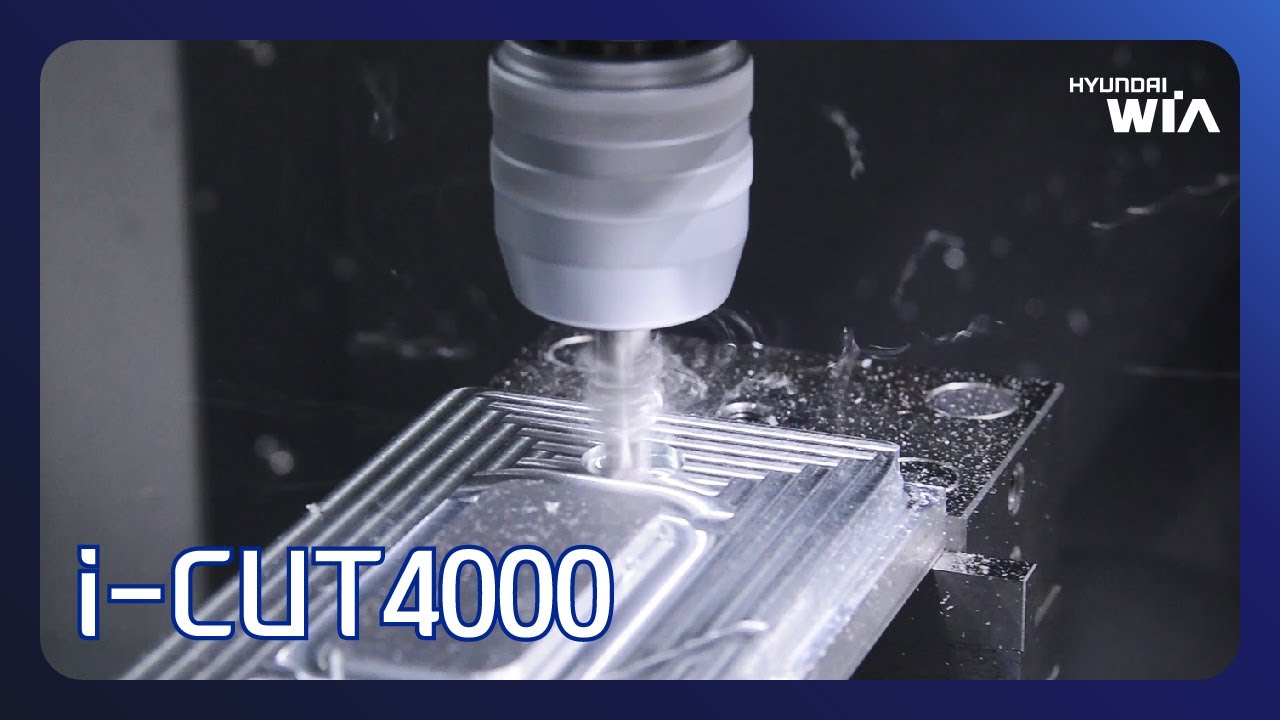

i-CUT Series
暂无视频。
Specifications
| MODEL | i-CUT4000 | i-CUT400T | i-CUT400TD | i-CUT4500 | |
|---|---|---|---|---|---|
| 工作台尺寸 (宽) | mm | 650 | 650 | 650 | 800 |
| 工作台尺寸 (高) | mm | 400 | 400 | 400 | 450 |
| 最大载荷 | kg | 300 | 300 | 2 - 250 | 300 |
| 行程 (X/Y/Z) | mm | 550/400/300 | 500/400/330 | 520/400/330 | 700/450/300 |
| 快速进给 (X/Y/Z) | m/min | 56/56/56 | 56/56/56 | 48/48/48 [56/56/56] | 56/56/56 |
| 主轴转速 | r/min | 12,000 [15,000] [24,000] | 12,000 | 12,000 | 12,000 [15000] [24000] |
| 主轴功率 | kW | 13/3.7 [18/5.5] [3.7/1.1] | 14.1/4.1 | 13/3.7 | 13/3.7 [18/5.5] [3.7/1.1] |
| 主轴扭矩 | N.m | 82.7/23.5 | 45/21 | 82.7/23.5 | 82.7/23.5 [57.3/17.5] [11.8/3.5] |
| 主轴刀具类型 | - | BBT30 | BBT30 | BBT30 | BBT30 |
| 主轴驱动方式 | - | 직결 | Direct | 직결 | 직결 |
| 刀具数量 | EA | 21 | 14 | 14 [21] [트윈암 : 20, 24] | 21 |
| 滑动方式 | - | LM | LM | LM | LM |
为提升品质，本机械规格可能未经通知而变更。
[ ] : Option
