HS4000/5000 II Series
HS4000/5000 II Series
HS4000 IIHS5000/50 IIHS5000 II
巍亚数控机床内置主轴结构的高生产性、高速、高性能、 高能率下一代卧式加工中心
⦁ 15,000rpm 高性能内置式主轴 ⦁ 快速移动 : 60m/min (加减速 : 1.0/1.0/1.0G) ⦁ 滚珠丝杠轴冷却系统 ⦁ 高刚性三点支撑床结构 ⦁ 大直径Ø50滚珠丝杠 ⦁ 切屑直接落到床中心的结构, 不需要单独的机上螺旋输送机 ⦁ 环型弹匣标准应用 (缩短远距离刀具调用时间) ⦁ 一流的换刀时间(切屑到切屑) : 2.6秒
HS4000/5000 II Series

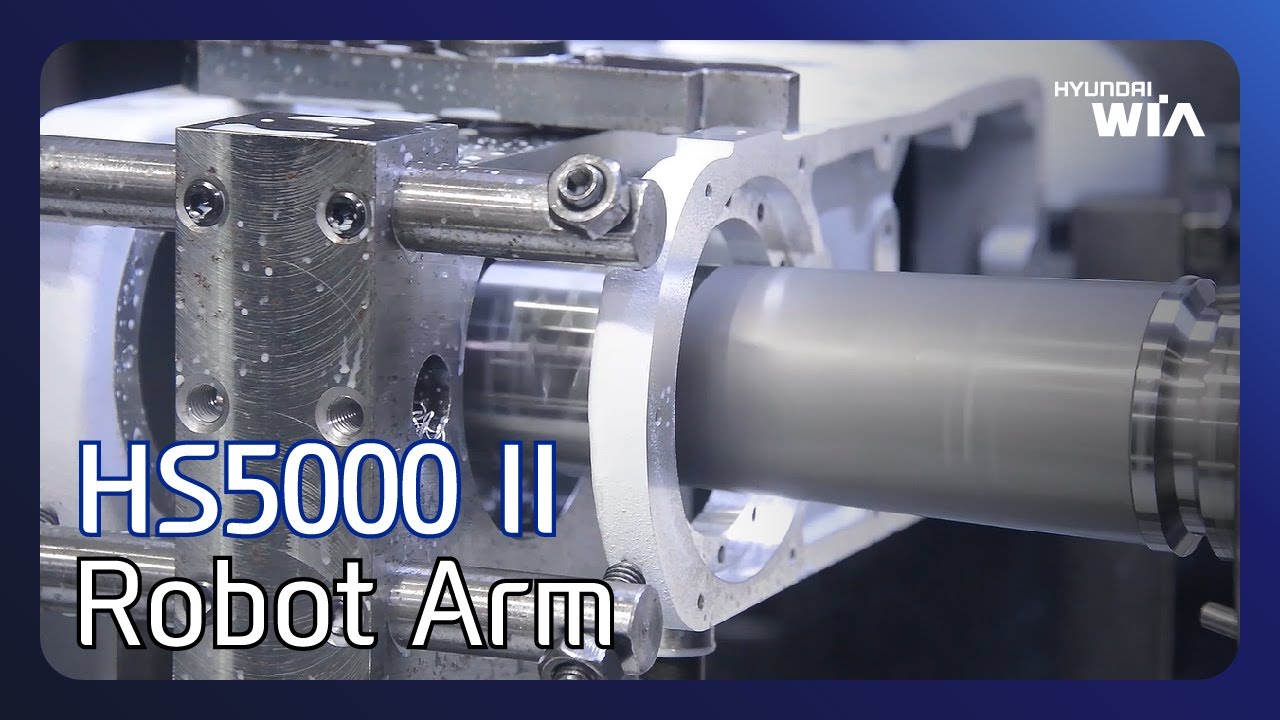

暂无视频。
Specifications
| MODEL | HS4000 II | HS5000/50 II | HS5000 II | |
|---|---|---|---|---|
| 托盘尺寸 | mm | 2 - 400×400 | 2 - 500×500 | 2 - 500×500 |
| 最大载荷 | kg | 2 - 400 | 2 - 1,000 | 2 - 500 |
| 行程 (X/Y/Z) | mm | 560/640/660 | 800/800/880 | 730/730/880 |
| 快速进给 (X/Y/Z) | m/min | 60/60/60 | 60/60/60 | 60/60/60 |
| 主轴转速 | r/min | 15,000 | 10,000 | 15,000 |
| 主轴功率 | kW | 30/18.5 | 45/25 | 30/18.5 |
| 主轴扭矩 | N.m | 230/119 | 623/305 | 230/119 |
| 主轴刀具类型 | - | BBT40 | BBT50 | BBT40 |
| 主轴驱动方式 | - | LM 가이드 | LM 가이드 | LM 가이드 |
| 刀具数量 | EA | 40 [60, 90, 120] | 40 [60,90,120] | 40 [60,90,120] |
| 滑动方式 | - | LM | LM | LM |
为提升品质，本机械规格可能未经通知而变更。
[ ] : Option
