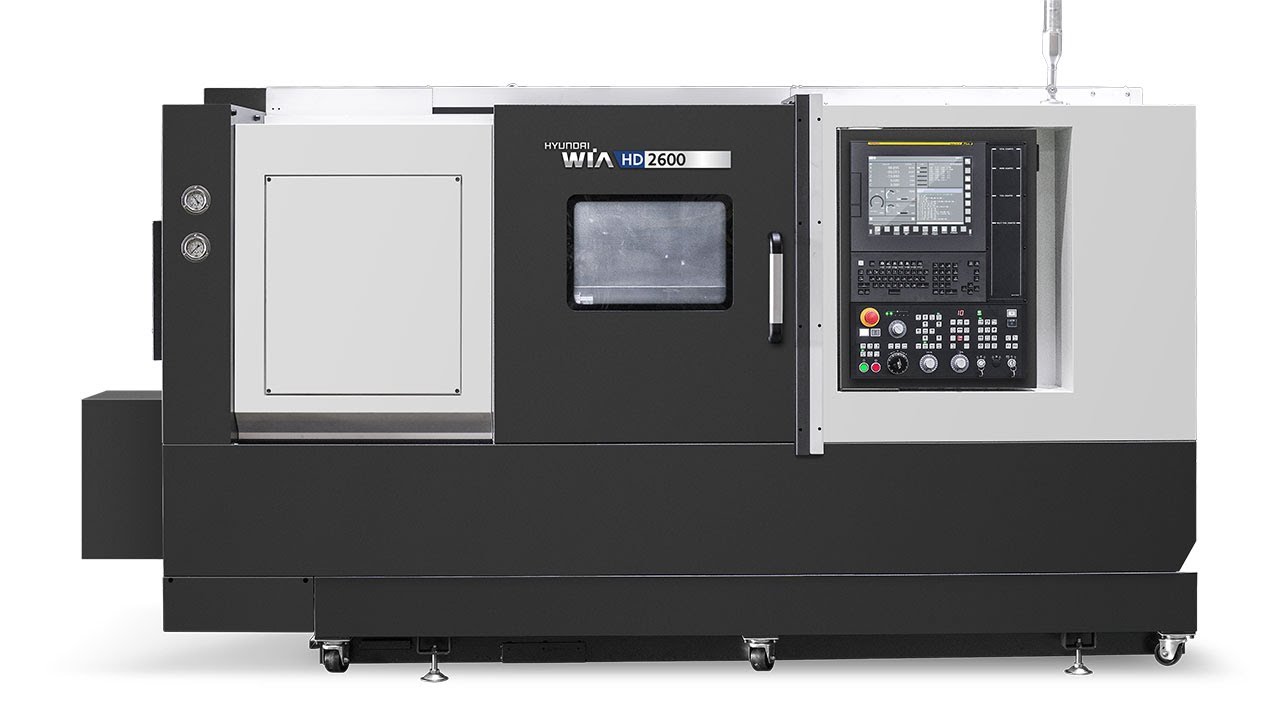

HD2600/3100 Series
HD2600/3100 Series
HD2600HD2600LHD2600LMHD2600MHD3100HD3100AHD3100LHD3100LMHD3100MHD3100MA
韩国传统数控机床厂家巍亚数控机床适用专项技术与最新技术而开发出的 高速、高刚性、高精度、高性能车床
⦁ 采用箱式导轨, 可实现强力重切削特性 ⦁ 优化设计的各单元结构最大限度减小热变形 ⦁ 同时机械结构便于实现高生产性作业 ⦁ 强劲的快移速度高达 : 30m/min (Z轴) ⦁ 高可靠性的高精度高刚性伺服刀塔实现 (磁盘宽度扩大)
HD2600/3100 Series
暂无视频。
Specifications
| MODEL | HD2600 | HD2600L | HD2600LM | HD2600M | HD3100 | HD3100A | HD3100L | HD3100LM | HD3100M | HD3100MA | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 卡盘尺寸 | inch | 10 | 10 | 10 | 10 | 12 | 10 | 12 | 12 | 12 | 10 |
| 最大加工直径 | mm | 460 | 460 | 380 | 380 | 500 | 500 | 500 | 420 | 420 | 420 |
| 最大加工长度 | mm | 659 | 1079 | 1033 | 613 | 780 | 780 | 1300 | 1260 | 740 | 740 |
| 最大行程 (X/Z) | mm | 265/680 | 265/1100 | 265/1100 | 265/680 | 265/830 | 265/830 | 265/1,350 | 265/1,350 | 265/830 | 265/830 |
| 快速进给 (X/Z) | m/min | 24/30 | 24/30 | 24/30 | 24/30 | 24/30 | 24/30 | 24/30 | 24/30 | 24/30 | 24/30 |
| 主轴转速 | r/min | 3,500 | 3,500 | 3,500 | 3,500 | 2,800 | 3,500 | 2,800 | 2,800 | 2,800 | 3,500 |
| 主轴功率 | kW | 26/18.5 | 26/18.5 | 26/18.5 | 26/18.5 | 26/18.5 | 26/18.5 | 26/18.5 | 26/18.5 | 26/18.5 | 26/18.5 |
| 主轴扭矩 | N.m | 734/522 | 734/522 | 734/522 | 734/522 | 1,123/657 | 734/522 | 1,123/657 | 1,123/657 | 1,123/657 | 734/522 |
| 主轴驱动方式 | - | Belt | Belt | Belt | Belt | Belt | Belt | Belt | Belt | Belt | Belt |
| 刀具数量 | EA | 10 | 10 | 12 | 12 | 10 | 10 | 10 | 12 | 12 | 12 |
| 旋转刀具转速 | r/min | - | - | 6,000 | 6,000 | - | - | - | 5,000 | 5,000 | 5,000 |
| 滑动方式 | - | BOX | BOX | BOX | BOX | BOX | BOX | BOX | BOX | BOX | BOX |
为提升品质，本机械规格可能未经通知而变更。
[ ] : Option
