HD-SY Series
HD-SY Series
HD2200SYHD2200YHD2600LSYHD2600LYHD2600SYHD2600YHD3100LYHD3100LYAHD3100SYHD3100SYAHD3100YHD3100YA
综合考虑高速、高刚性、高精度且实现生产性极大化的 巍亚数控机床程集约型复合加工车床
⦁ 主轴与副主轴间的同时控制实现了工序的集约化 ("SY" 类型) ⦁ 采用箱式导轨, 可实现强力重切削特性 ⦁ 30°倾斜式整体式床身确保高刚性 ⦁ 优化设计的各单元结构最大限度减小热变形 ⦁ 采用补偿型Y轴控制方式的BMT刀塔实现复合加工
HD-SY Series

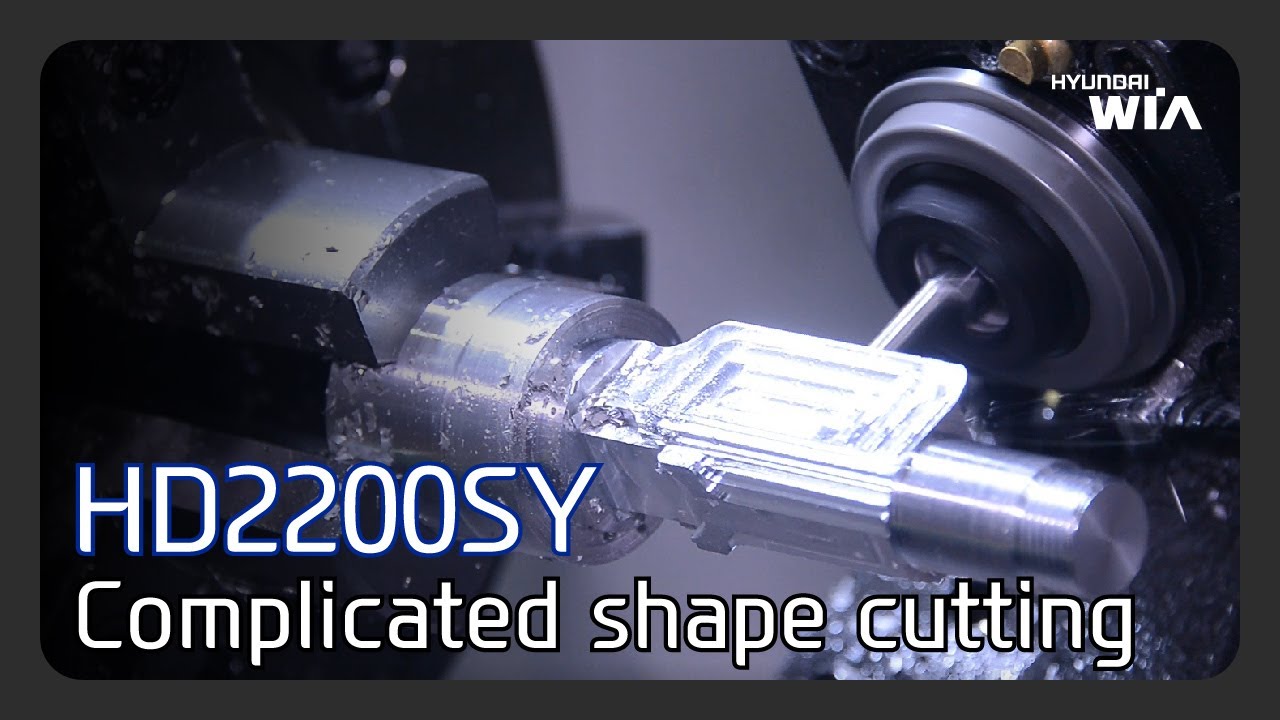

暂无视频。
Specifications
| MODEL | HD2200SY | HD2200Y | HD2600LSY | HD2600LY | HD2600SY | HD2600Y | HD3100LY | HD3100LYA | HD3100SY | HD3100SYA | HD3100Y | HD3100YA | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 卡盘尺寸 | inch | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 10 | 12 | 10 | 12 | 10 |
| 最大加工直径 | mm | 300 | 300 | 300 | 300 | 300 | 300 | 420 | 420 | 420 | 420 | 420 | 420 |
| 最大加工长度 | mm | 610 | 610 | 1046 | 1046 | 610 | 610 | 1280 | 1280 | 760 | 760 | 760 | 760 |
| 最大行程 (X/Y/Z) | mm | 215/110/680/680 | 215/110/680 | 215/110/1100/1100 | 215/110/1100 | 215/110/680/680 | 215/110/680 | 265/120/1350 | 265/120/1350 | 265/120/830/830 | 265/120/830/830 | 265/120/830 | 265/120/830 |
| 快速进给 (X/Y/Z) | m/min | 24/10/30/24 | 24/10/30 | 24/10/30/24 | 24/10/30 | 24/10/30/24 | 24/10/30 | 24/10/30 | 24/10/30 | 24/10/30/30 | 24/10/30/30 | 24/10/30 | 24/10/30 |
| 主轴转速 | r/min | 4,000 | 4,000 | 3500 | 3500 | 3,500 | 3,500 | 3,500 | 2,800 | 2,800 | 3,500 | 2,800 | 3,500 |
| 主轴功率 | kW | 18.5/15 | 18.5/15 | 18.5/15 | 18.5/15 | 18.5/15 | 18.5/15 | 26/18.5 | 26/18.5 | 26/18.5 | 26/18.5 | 26/18.5 | 26/18.5 |
| 主轴扭矩 | N.m | 206.2/125.4 | 206.2/125.4 | 400.7/243.7 | 400.7/243.7 | 400.7/243.7 | 400.7/243.7 | 734/522 | 1,051/672 | 1051/672 | 734/522 | 1051/672 | 734/522 |
| 主轴驱动方式 | - | Belt | Belt | Belt | Belt | Belt | Belt | Belt | Belt | Belt | Belt | Belt | Belt |
| 刀具数量 | EA | 12 | 12 | 12 [24] | 12 [24] | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| 旋转刀具转速 | r/min | 6,000 | 6,000 | 6000 | 6000 | 6,000 | 6,000 | 5,000 | 5,000 | 5,000 | 5,000 | 5,000 | 5,000 |
| 滑动方式 | - | BOX | BOX | BOX | BOX | BOX | BOX | BOX | BOX | BOX | BOX | BOX | BOX |
为提升品质，本机械规格可能未经通知而变更。
[ ] : Option
