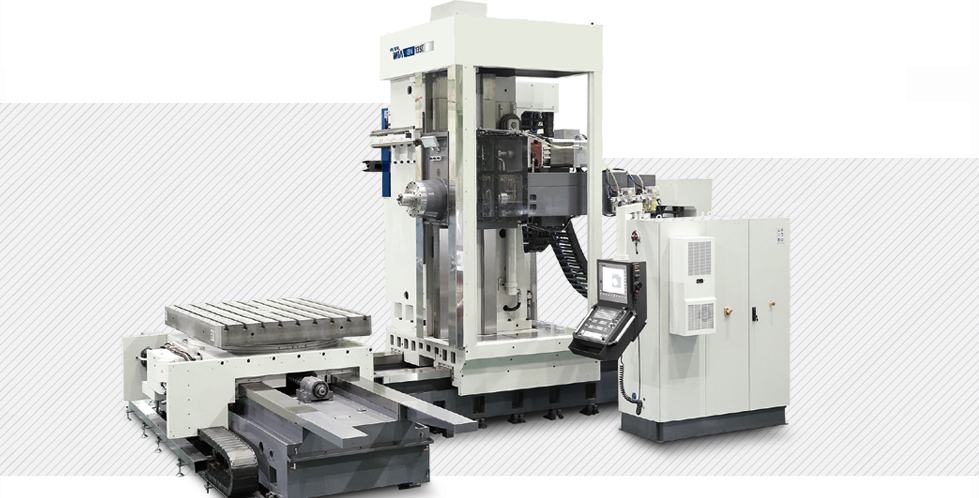

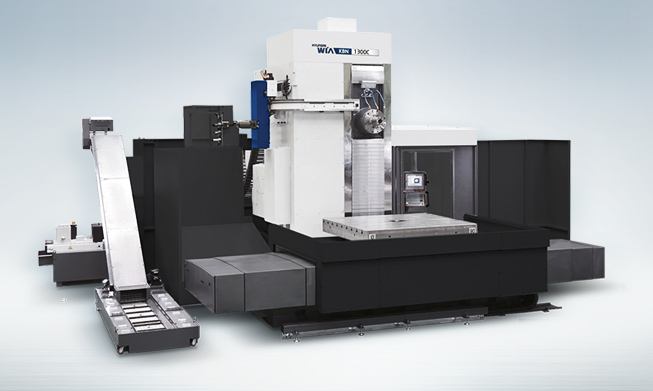

KBN1300CWIA MACHINETOOLS Heavy Duty Boring Machine
KBN1300C는 대형 부품의 가공에 특화하여 개발한 장비로 전축 리니어 스케일 및 기어타입 주축
구동방식을 적용하여 고정도 및 중절삭을 동시에 실현한 장비입니다.

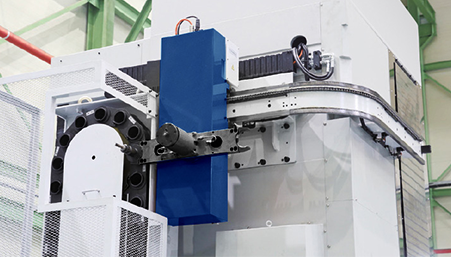

고하중, 중절삭 대응을 위한 컬럼 이동형 수평형머시닝센터
- 고강성 일체형 구조
- 대형 부품 가공을 위한 X/Y/Z축 확장형 옵션

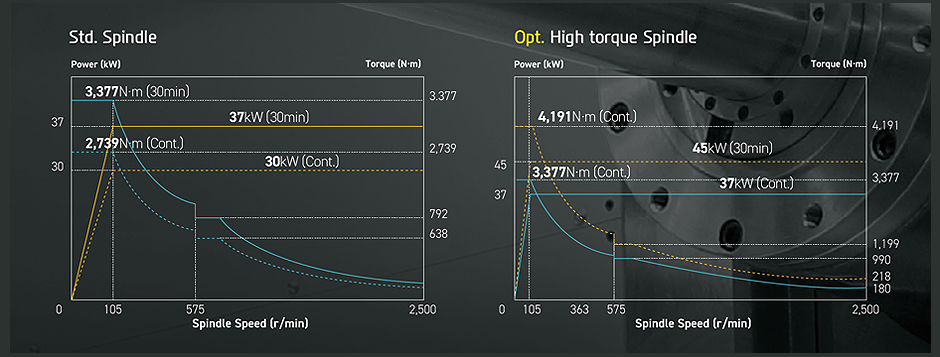

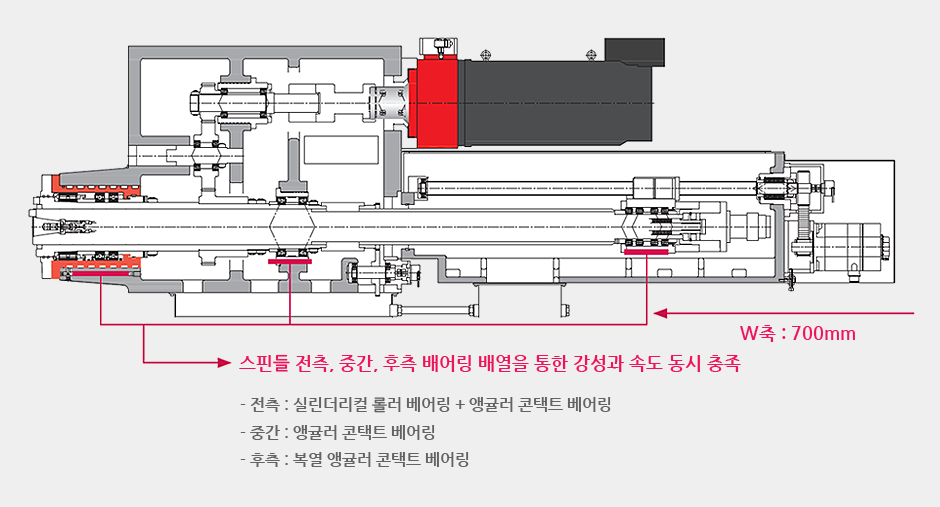

- 중절삭 대응용 고토크 기어 주축 설계
- W축 (이송거리 : 700mm) 설계를 통한 보링능력 강화
- X/Y/Z축 리니어스케일 & B축 고정밀 1초 로터리엔코더 표준적용
Basic Structure
The Most Advanced Mechanism, Revolutionized Productivity & High Performance
| Travel (X/Y/Z/W) | [ ] : Option |
| 3,000 [4,000]/2,000 [2,500]/1,500 [2,000]/700 mm | |
| Rapid Traverse Rate (X/Y/Z/W) | 10/10/10/8 m/min |
1HIGH RIGIDITY STRUCTURE
안정적 기계구조
베드 및 컬럼은 고강성 주물구조로 설계하여 고강성의 안정된 기계구조를 확보하였습니다. 고강성 박스가이드웨이는 열처리 후 정밀연마하여 높은 경도와 정밀도를 실현하였습니다.특히 베드와 컬럼은 동급 장비 중 최고 수준의 주물 중량 설계로 중절삭에도 진동 흡수능력이 매우 탁월합니다. 장비중량 : 48톤 (확장형 구조 : 52톤)
2GUIDE WAY

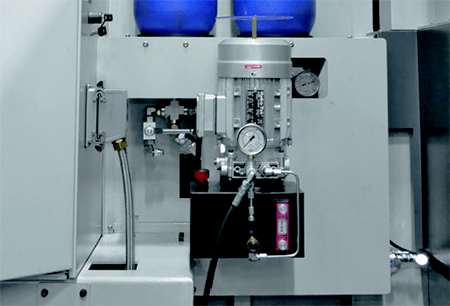

Y축 유압 발란스 구조
고중량의 헤드가 상/하로 이동하는 Y축은 헤드의 위치에 따라 정밀도 변화가 가장 크게 나타나는 축 입니다. 이에 KBN1300C는 동급 장비 중 가장 첨단 방법인 질소가스를 통한 유압 발란스를 적용했습니다. 주축의 위치가 어디에 있건 한결같은 정밀도를 유지할 수 있으며 금형 가공 등 정밀 가공시 발란스에 의한 진동이 전달되지 않아 고품질 가공에 최적의 성능을 발휘합니다.

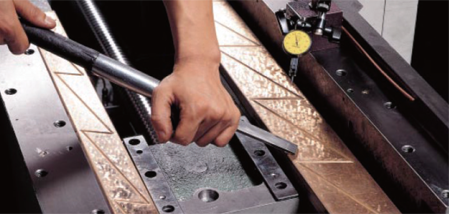

고품질 핸드 스크래핑
대형 박스가이드의 상대면은 Turcite를 부착 후 핸드스크래핑을 실시하였습니다. 숙련공의 핸드 스크래핑을 통해 최적의 오일포켓을 생성하여 중량물의 이송성능이 더욱 강화되었습니다.
HIGH PRECISION

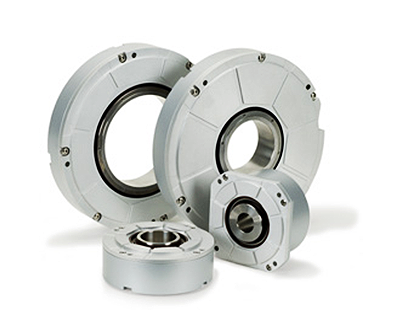

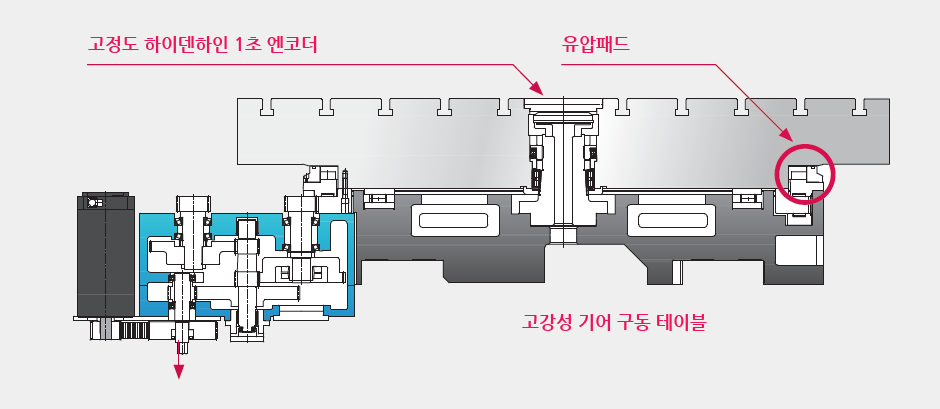

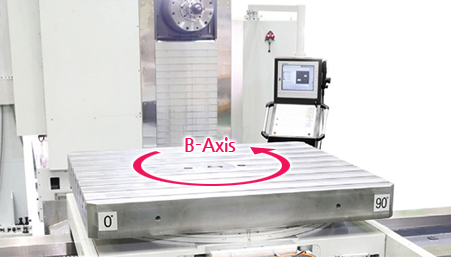

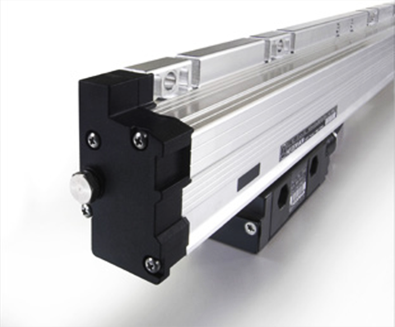

X/Y/Z축 리니어스케일 & B축 고정밀 1초
로터리엔코더 표준적용
고정도의 위치 결정을 이룰 수 있는 X/Y/Z축 리니어 스케일 및 B축 로터리 스케일을 표준으로 적용하여 고정도 가공을 실현하였습니다.
